光纖耦合器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖耦合器 > 平面波導型保偏光纖分路器（PMPLC）

產品名稱 : 平面波導型保偏光纖分路器（PMPLC）

產品型號：MCPMPLC-12-1550-2-P15-10-L-FA

工作波長:1310,1550

功率 : 500mW

平面波導型保偏光纖分路器（PMPLC）
咨詢熱線
0755-23736280
平面波導型保偏光纖分路器（PMPLC）
銘創光電生產的平面波導型分路器（PLC）基于平面光波導技術和精密對準工藝，可以將單/雙光輸入均勻地分為多個光輸出，并提供優異的光學性能、高穩定性和高可靠性，以滿足各種應用要求。
產品特點
應用領域
低插入損耗
FTTX
低偏振相關損耗
CATV
高穩定性和可靠性
無源光網絡
結構緊湊


產品指標

參數
單位
數值
結構
-
1x2
2x2
1x4
2x4
1x8
2x8
1x16
2x16
1x32
2x32
工作波長
nm
1310,1550
帶寬
nm
±40
插入損耗
dB
4.0
4.2
7.3
7.8
10.5
11.2
13.7
14.6
16.9
17.9
損耗均勻性
dB
0.4
0.6
0.6
1.0
0.8
1.2
1.2
1.5
1.5
1.5
消光比
dB
20
18
方向性
dB
55
回波損耗
dB
50
承受功率
mW
500
承受拉力
N
5
工作軸
-
雙軸工作（快軸不截止）
光纖類型
-
PM1310,PM1550
光纖長度
m
1m或其它
連接頭
-
FC/APC或其它
工作溫度
℃
-10～75
儲存溫度
℃
-40～85
測溫環境在25℃；
以上數據不含接頭,如果增加連接頭,插入損耗增加0.3dB,回?fù)p降低5dB,消光比降低2dB,默認光纖慢軸對準Key鍵。

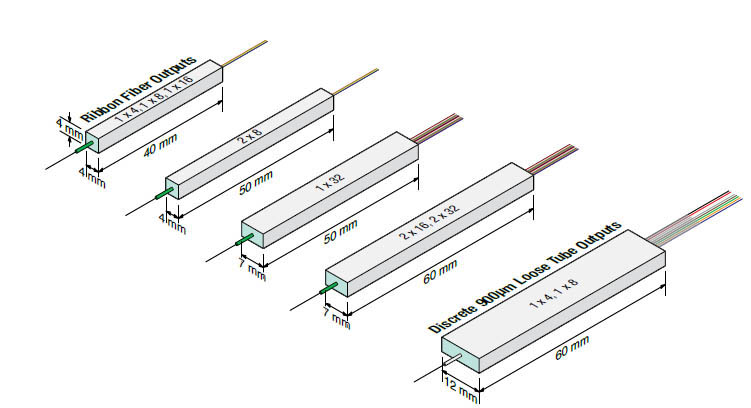

封裝尺寸

PLC Type
1x2
2x2
1x4
2x4
1x8
2x8
1x16
2x16
1x32
2x32
Bare Fiber Type(mm)
4x4x40
4x4x55
4x4x40
4x4x55
4x4x40
4x4x55
4x7x50
4x7x60
4x7x50
4x7x60
Mini Module Type(mm)
4x4x55
4x12x60
4x7x60
4x12x60
4x7x60
4x12x60
4x12x60
4x7x60
6x20x80
6x20x100
ABS Module(mm)
100x80x10
120x80x18





選型信息

MCPMPLC
①
②
③
④
⑤
⑥
⑦
端口
工作波長
封裝尺寸
光纖類型
尾纖長度
尾套類型
連接頭類型
12-1x2
22-2x2
14-1x4
24-2x4
1310-1310nm
1550-1550nm
1-Bare
2-Mini type
3-ABS box
P13-PM1310
P15-PM1550
08-0.8m
10-1.0m
15-1.5m
S-其它
B-250um 裸纖
L-900um套管
S-其它
N-None
FP-FC/PC
FA-FC/APC
S-其它

選型參考 MCPMPLC-12-1550-2-P15-10-L-FA

平面波導分路器,1x2結構,波長1550nm,封裝尺寸4x4x55mm,光纖類型PM1550,尾纖長度1米,900um套管,連接頭類型FC/APC.
如需要了解詳細信息請與我們銷售人員聯系，我們有保留指標修訂而不預先通知的權利。
